Приточно-вытяжная система с рекуперацией и водяным теплообменником S&C SMART-Cooling-Heating (SC-Smart-ERV-CHW)

Модель SC-Smart-ERV-CHW из серии ERV-cooling-heating — это высокотехнологичный климатический агрегат, который объединяет в себе приточную вентиляцию, энергоэффективную рекуперацию и возможность предварительного нагрева или охлаждения приточного воздуха с помощью внешнего водяного контура (тепловой насос, котел, чиллер). Это гибкое решение для пассивных, энергоэффективных и обычных домов, где уже есть источник горячей или охлажденной воды.

В отличие от стандартных решений, наш агрегат спроектирован для бесшовной интеграции в экосистему «Умного дома» (поддержка Wi-Fi, MQTT, Ethernet, Zigbee, Алиса) и совместной работы с интеллектуальными зональными заслонками. Это превращает статичную вентиляцию в адаптивную систему, которая сама решает, куда и с какой интенсивностью подавать воздух, ориентируясь на присутствие людей, качество воздуха и погоду за окном.

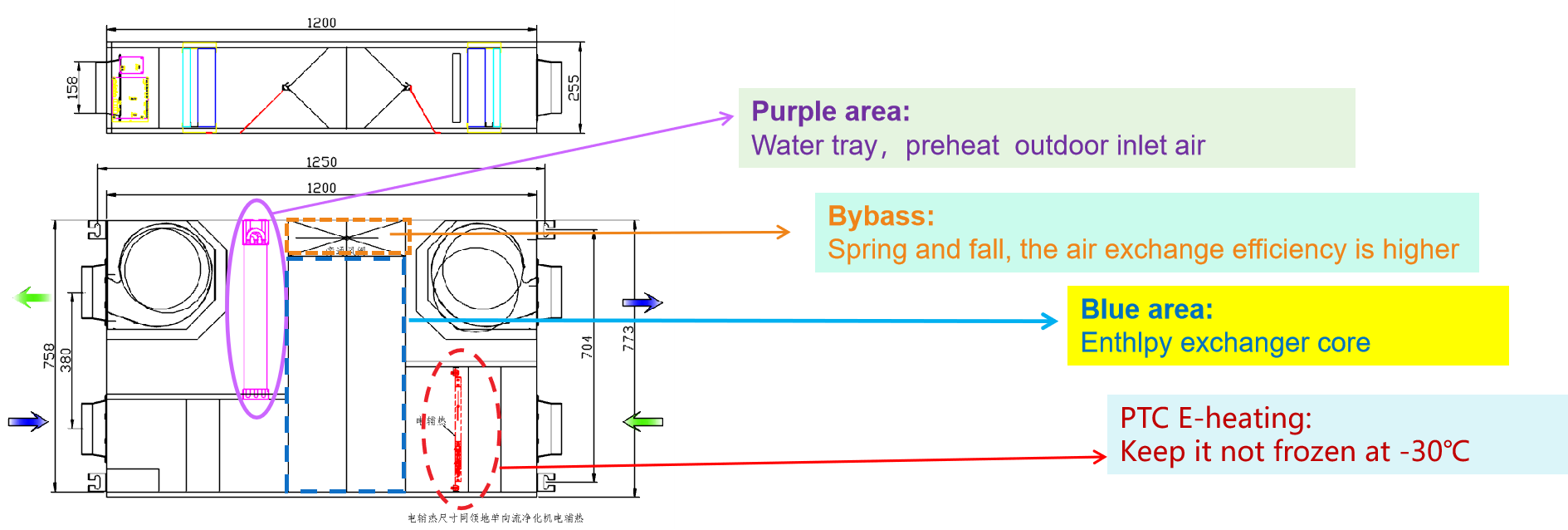

Принцип работы: рекуперация + водяной теплообменник

Для пассивных и сверхэнергоэффективных жилых зданий с высокой герметичностью и изоляцией установка обычной системы вентиляции с рекуперацией вместе со стандартным кондиционером часто приводит к нерациональному перерасходу энергии. Наша система S&C SMART-Cooling-Heating решает эту проблему, используя внешний источник тепла или холода.

Агрегат оснащен водяным теплообменником (водяной катушкой), который подключается к системе горячего водоснабжения, тепловому насосу или чиллеру. Зимой вода с температурой не ниже +30°C предварительно нагревает приточный воздух, а летом охлажденная вода (от чиллера или теплового насоса в режиме охлаждения) снижает его температуру. Вместе с технологией полной энтальпийной рекуперации это гарантирует беспрецедентный уровень комфорта и экономии.

Важное преимущество: Для работы системы не требуется электрический нагреватель большой мощности — вся тепловая энергия поступает от вашего внешнего источника, что значительно снижает эксплуатационные расходы.

Ключевые особенности и технические преимущества

• Водяной теплообменник в комплекте: Встроенная водяная катушка для предварительного нагрева или охлаждения приточного воздуха от внешнего источника. Эффективная мощность: 500–1500 Вт в зависимости от режима и модели.
• Энергоэффективность: Высокоэффективный энтальпийный теплообменник с моющейся мембраной (срок службы 3-10 лет) возвращает до 80% тепла и влаги. Энергоэффективные EC-двигатели.
• Экстремальная температурная адаптация: Стабильная работа при уличной температуре до -30°C. Водяной теплообменник эффективно нагревает воздух даже в сильные морозы.

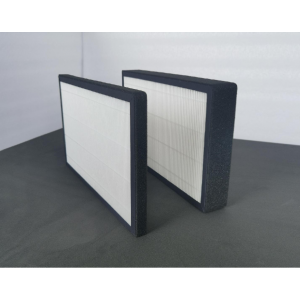

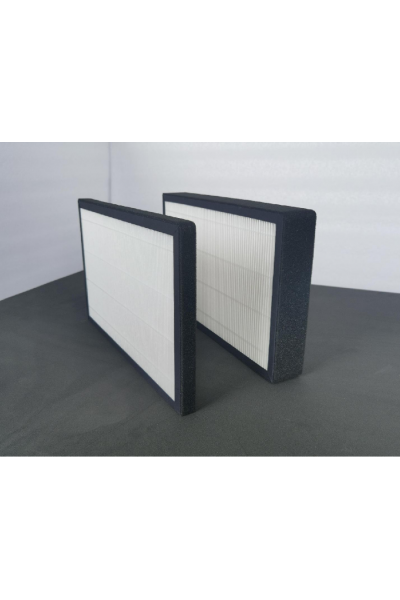

• Трехуровневая система фильтрации:
  • G4 (предварительная очистка от пыльцы, пуха и крупных частиц).
  • HEPA H12 (удаление до 99,5% частиц PM2.5 и аллергенов).
  • Опциональный IFD-модуль (Intense Field Dielectric) — плазменная технология, которая ионизирует воздух, заряжает и собирает мельчайшие частицы, бактерии и вирусы в микроканалах сильного электрического поля, активно их инактивируя. Этот модуль продлевает срок службы основного HEPA-фильтра.
• Режим внутренней циркуляции (Internal Circulation Mode): При ухудшении качества наружного воздуха (например, при сильном задымлении или резких запахах с улицы) система автоматически перекрывает приток снаружи и переходит в режим рециркуляции, очищая и поддерживая комфортную температуру внутреннего воздуха без поступления загрязнений извне.

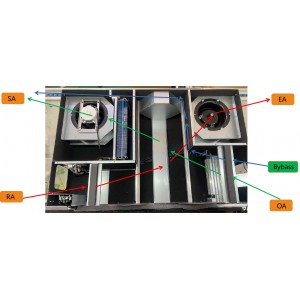

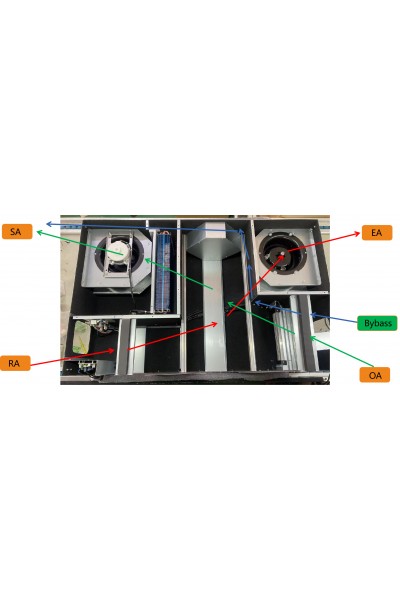

• ⭐ Интеллектуальный байпас (Free Cooling): Встроенный автоматический байпас позволяет напрямую забирать прохладный уличный воздух, минуя теплообменник. Это дает два ключевых преимущества:
  • Экономия электроэнергии: В прохладное время года и летними ночами вы охлаждаете дом естественным образом, не включая компрессор или чиллер.
  • Защита от перегрева: Байпас предотвращает перегрев рекуператора в жаркую погоду, обеспечивая подачу максимально свежего воздуха.
• Удобство обслуживания: Конструкция с нижним съемным люком на защелках для быстрой замены фильтров без демонтажа агрегата.

Эффективность водяного нагрева: экспериментальные данные

Для оценки эффективности водяного теплообменника были проведены испытания в условиях, соответствующих холодному климату. Исходные данные: температура наружного воздуха +1,93°C, относительная влажность 43%, атмосферное давление 88390 Па.

Расчет тепловой нагрузки предварительного нагрева

Условия испытаний: температура воды на входе в катушку 32,3°C, на выходе 22,1°C. Расчет произведен по разности энтальпии воздуха.

Вывод: При подаче воды с температурой не ниже 30°C, система обеспечивает предварительный нагрев приточного воздуха мощностью от 1347 до 1797 Вт в зависимости от производительности. Этого достаточно для комфортного подогрева воздуха в холодное время года без использования дополнительного электрического нагревателя.

Схема монтажа и интеграция

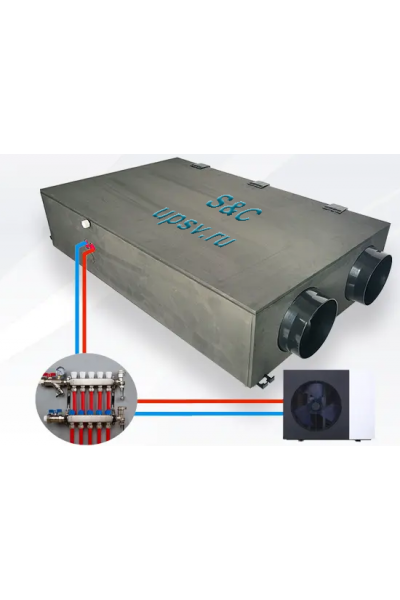

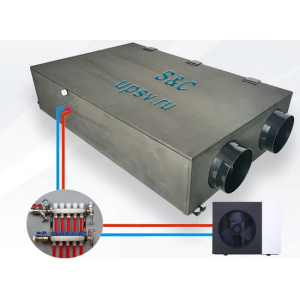

Схема подключения к внешним источникам

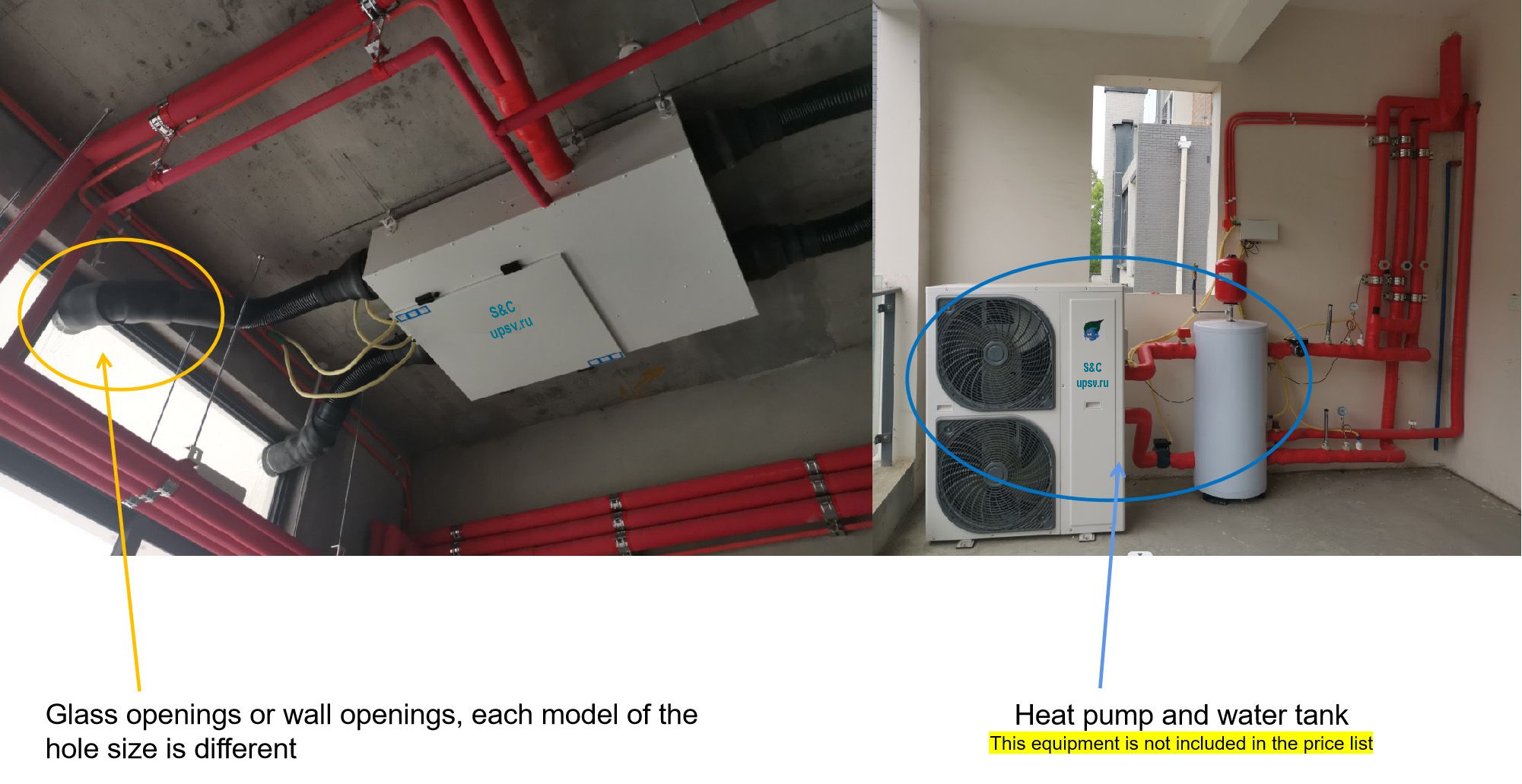

Система интегрируется с внешним тепловым насосом, котлом или чиллером. На схеме представлен пример подключения:

1. Внешний блок теплового насоса (или котел/чиллер).
2. Система теплого пола (опционально).
3. Бак-аккумулятор (опционально).
4. Контроллер управления ERV.
5. Агрегат S&C SMART-Cooling-Heating с водяным теплообменником.

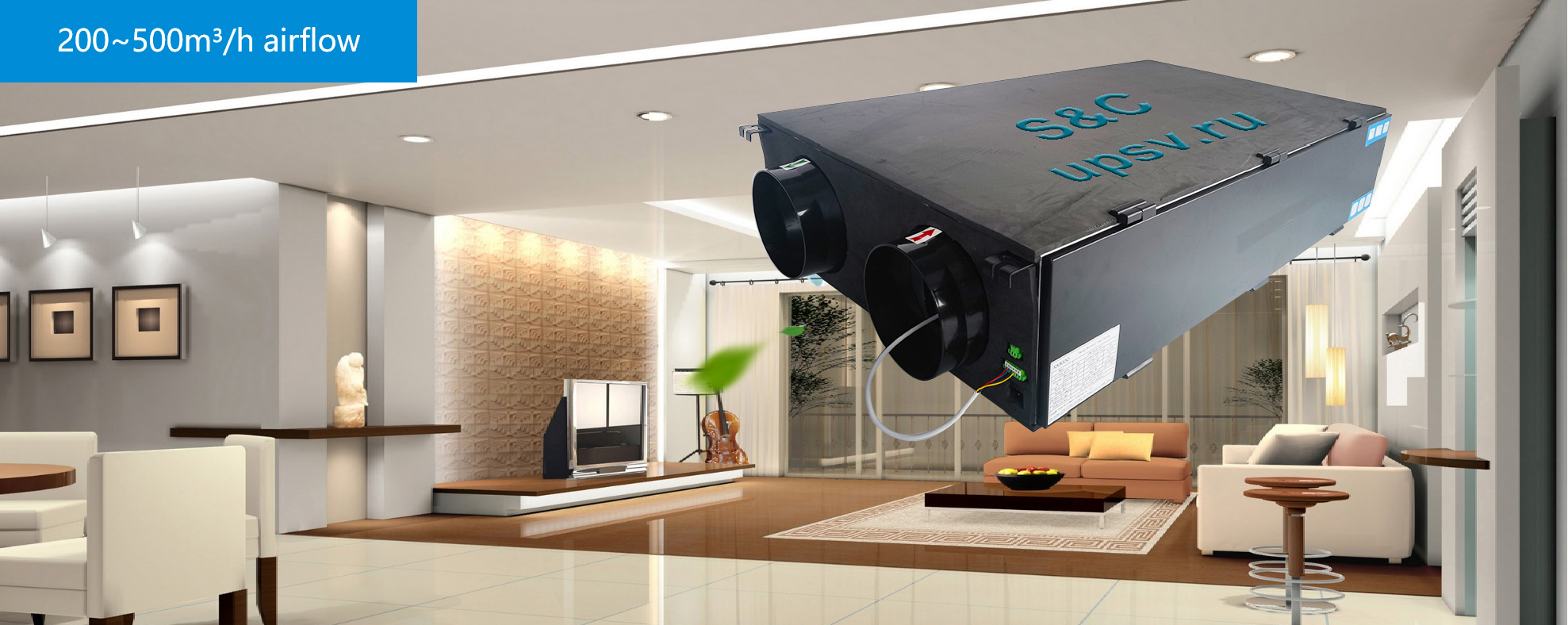

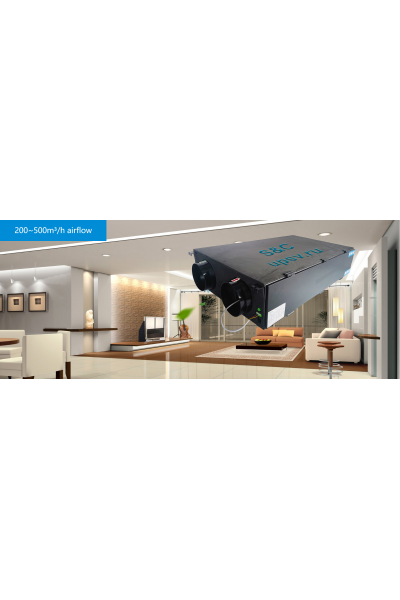

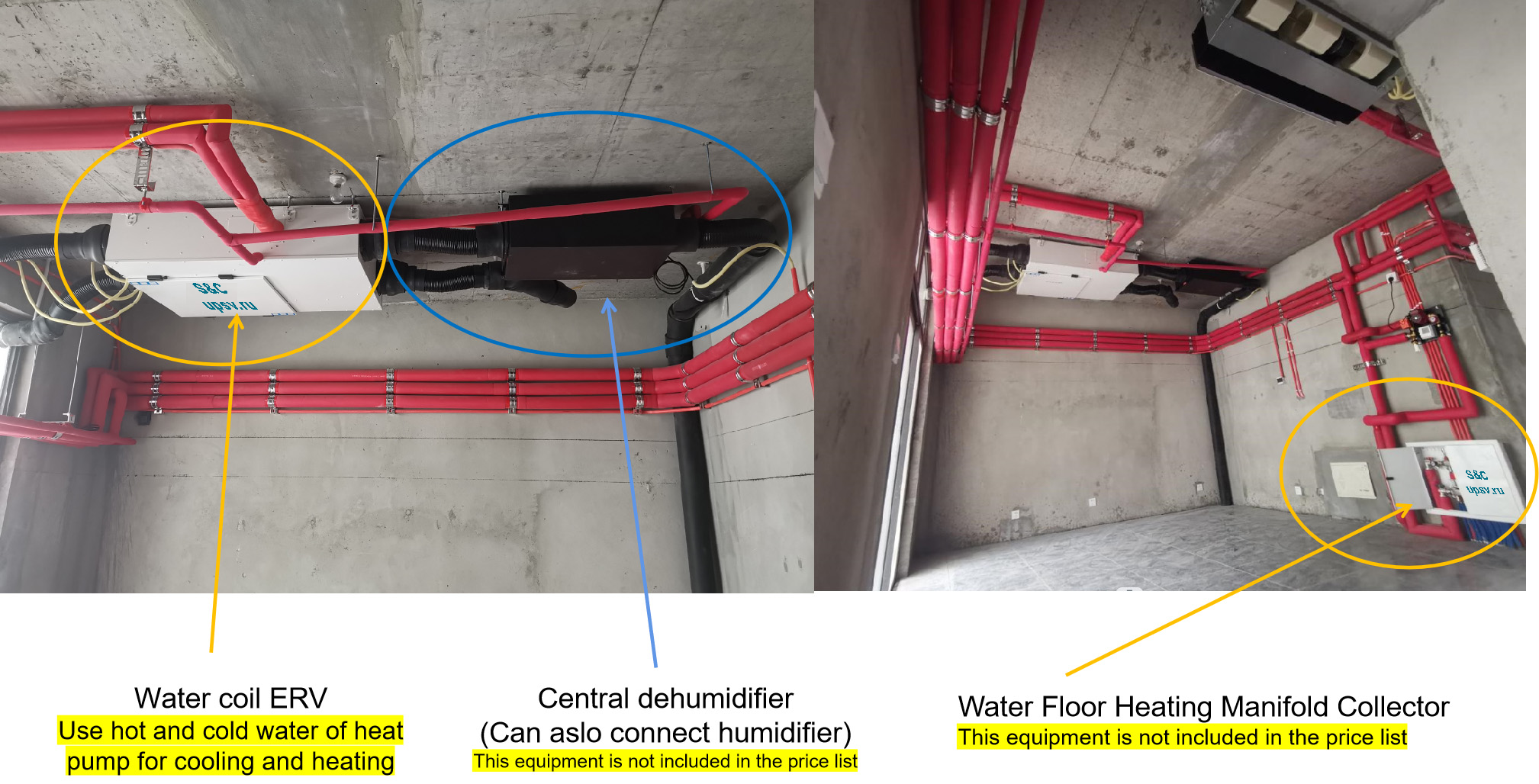

Потолочный монтаж: экономия пространства

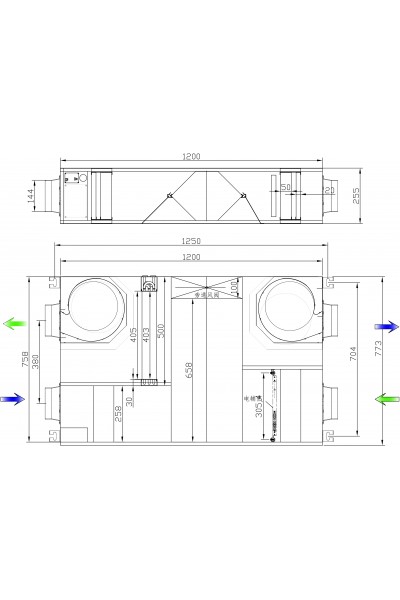

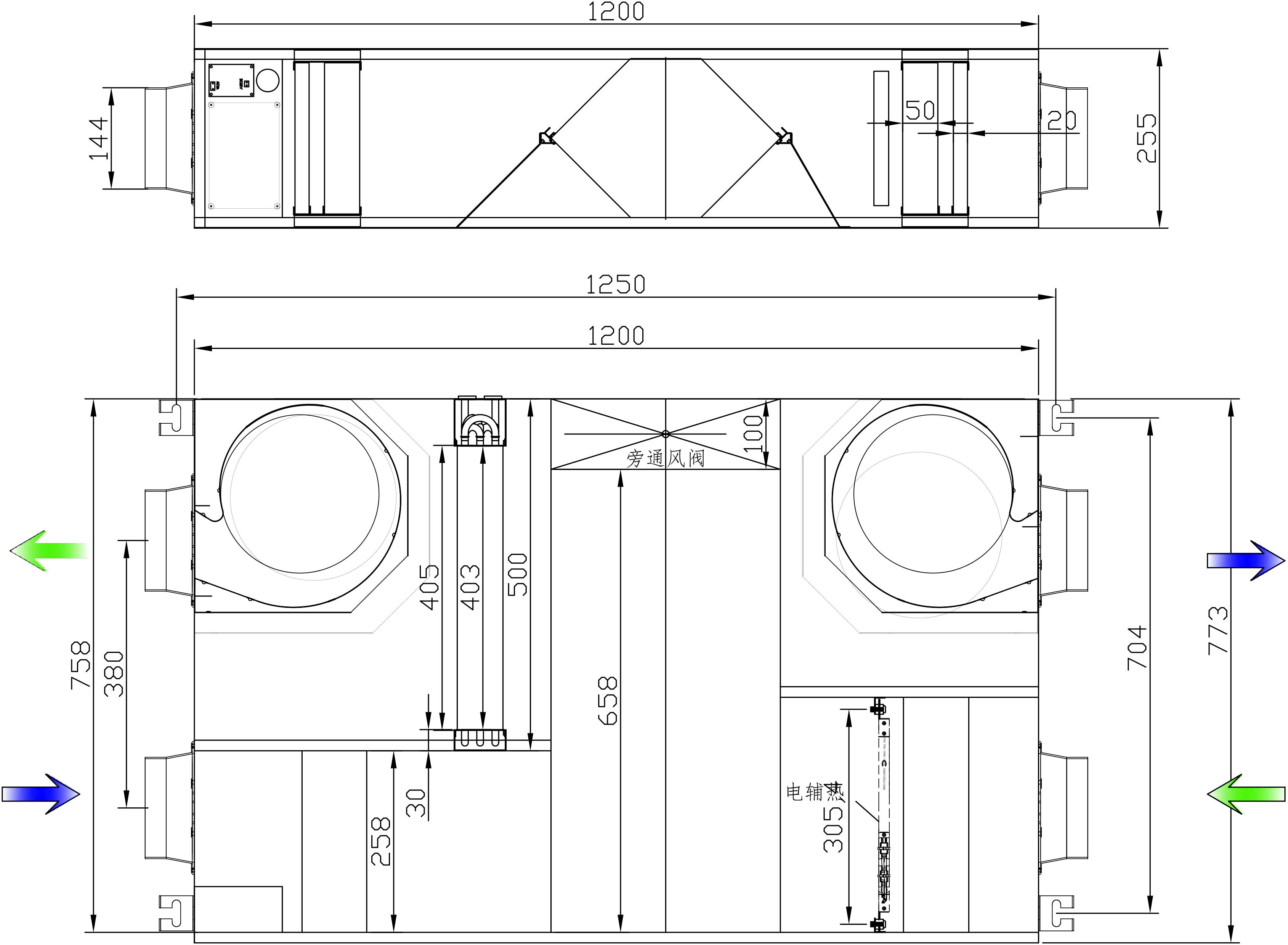

Габаритные размеры и планировка монтажа

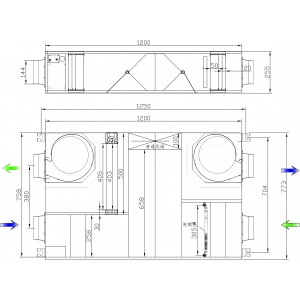

Все агрегаты серии имеют потолочное исполнение и компактные размеры, что позволяет экономить полезное пространство. Ниже представлен чертеж с основными габаритами для моделей ряда.

Таблица габаритных размеров (мм) для моделей серии

Примечание: Точные значения габаритов уточняйте у менеджеров, так как конструкция с водяным теплообменником может иметь незначительные отличия.

Полные технические характеристики модельного ряда

Примечание: Конфигурация модели и технические параметры могут быть скорректированы по индивидуальному запросу.

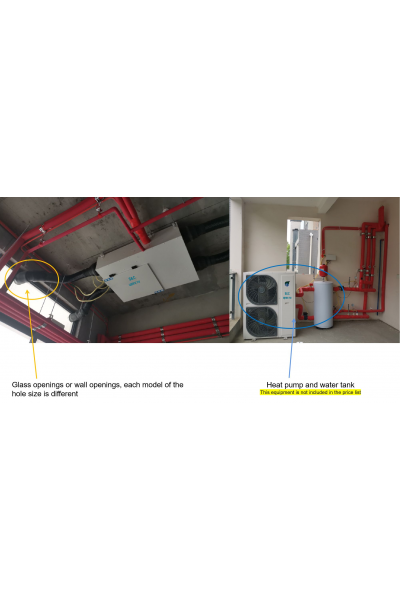

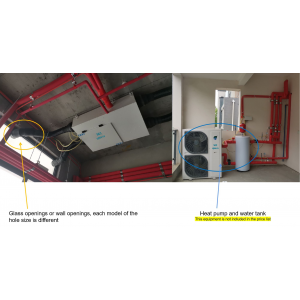

Применение и интеграция с системой зональной вентиляции

Данный агрегат идеально подходит для:

• Пассивных и сверхэнергоэффективных домов, где важен минимальный расход электроэнергии.
• Частных коттеджей и высококлассных резиденций с собственным тепловым насосом или котельной.
• Объектов, где уже есть система водяного отопления или охлаждения.

Интеграция с системой зональной вентиляции: В паре с интеллектуальными заслонками (оснащенными датчиками CO₂, влажности, VOC) агрегат S&C SMART-Cooling-Heating становится центральным элементом адаптивного климата. Он автоматически перераспределяет потоки воздуха в зависимости от присутствия людей в комнатах, экономя энергию на пустующих зонах и мгновенно реагируя на повышение CO₂ или влажности. Это исключает перегрев, переохлаждение и духоту, обеспечивая идеальный микроклимат в каждой комнате.

Почему выбирают S&C SMART-Cooling-Heating с водяным теплообменником

• Экономия электроэнергии: Использование внешнего источника тепла/холода значительно снижает эксплуатационные расходы по сравнению с электрическим догревом.
• Интеллектуальное управление: Мобильное приложение для iOS и Android с поддержкой множества языков (русский, английский, французский, итальянский, испанский и др.).
• Групповой контроль: Одно приложение может управлять несколькими агрегатами одновременно.
• Централизованное управление: Возможность подключения до 128 агрегатов к одному блоку сбора данных для ПК-управления.
• Полная автоматизация: Готовые сценарии «Вечеринка», «Ночь», «Никого нет дома» и другие, настраиваемые под ваш образ жизни.
• Зональная логика: Система подает воздух туда, где он нужен, и экономит там, где вас нет.
• RS485 и Wi-Fi: Поддержка протоколов для интеграции в любую систему умного дома.

Отправьте планировку вашего дома, и мы покажем, как система S&C SMART-Cooling-Heating с водяным теплообменником будет работать именно у вас.
