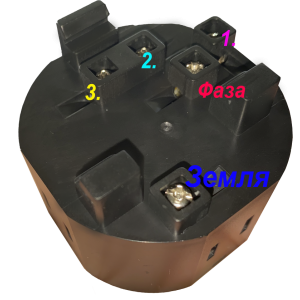

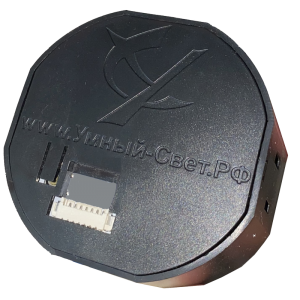

Выключатель света системы Умный свет

Компактный выключатель света системы Умный свет

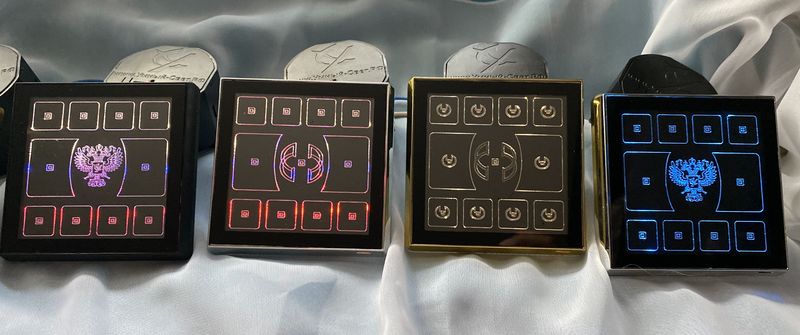

Станьте режиссером своих ЖЕЛАНИЙ с "Умными" современными сенсорными выключателями системы Умный Свет РФ.

Выключатель света Умный современный и уникальный.

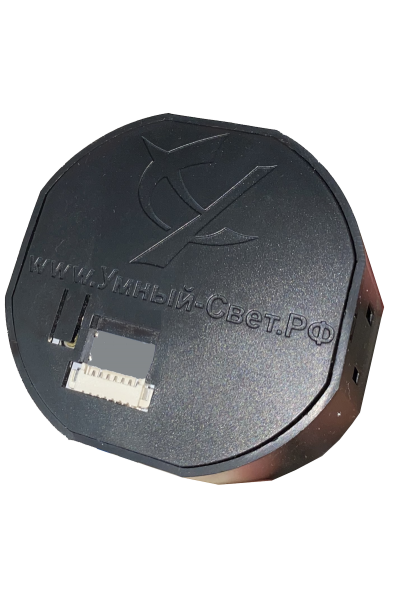

Выключатель выполнен как компактный блок, который может быть размещен в монтажной коробке. Блок выключателя является независимым устройством и может быть размещен рядом с блоком розеток, спрятан за потолком, в корпусе торшера или ином месте. Выключатель программируется с телефона в любой из четырех режимов: одно / два / три независимых реле или два реле с попеременным переключением для управления приводами, шторами и иными моторами (открыт/стоп/закрыт). Включение / отключения нагрузки, подключенной к основным реле выключателя может производится как с кнопки на самом блоке, так и удаленно с мобильного телефона или любого другого выключателя, расположенного в той же сети;

Дополнительно к основному блоку управления выключателя можно подключить внешнюю сенсорную панель в целях ручного управления касанием клавиш. Каждая панель обладает 11 сенсорными сегментами (три в центре и по 4 в верхней и нижней частях). Логические сегменты могут быть использованы для отправки команд на другие выключатели системы Умный свет. Принцип действия (программирования) схож с нажатием кнопки на мобильном телефоне. Каждый сегмент оснащен индикатором выполнения команды, например, логический сегмент отвечает за весь свет в гостиной и там используется один или несколько световых приборов, тогда индикатор будет гореть, если отправлена команда выключить весь свет в гостиной, то индикатор погаснет. Центральные сенсорные сегменты, также могут быть настроены на управление нагрузкой (подключение/отключение нагрузки 220В), подключенной непосредственно к выключателю (основному блоку, к которому подключена сенсорная панель). В режим основного блока 1 реле (одноклавишный выключатель) вся центральная часть будет как одна кнопка с индикатором выполнения команд по центру. В режиме - 2 реле (двухклавишный выключатель), левая половина отвечает за одно реле, а правая за второе (индикаторы - в левой и правой части соответственно). В режиме - 3 реле (трехклавишный выключатель), центральная часть панели будет работать как три клавиши, каждая с советующим индикатором. В режиме управления приводами / шторами и т.п. центральная часть сенсорной панели выключателя будет работать как 3 сегмента (левый - закрыть, центральный - стоп, правый - открыть). Во всех режимах 8 дополнительных логических сенсорных сегментов могут управлять другими сенсорными двухклавишными выключателями, одноклавишными выключателями, розетками, шторами и иными приборами системы управления освещением Умный свет или элементами системы Умный дом.

Выключатель света с фантастическими свойствами от системы управления освещением Умный-свет.рф

Умный сенсорный выключатель позволяет создать систему управления освещением в тех местах дома, где их функционал, с Вашей точки зрения, будет наиболее эффективен в реализации того или иного сценария. Безусловно, таких двухклавишных выключателей в доме или квартире должно быть несколько. Совершенно необязательно менять все выключатели в вашем доме. Достаточно будет заменить “старые” механические выключатели на “умные” сенсорные выключатели в тех метах, которые помогут Вам реализовать Вашу мечту, то есть создать некий сценарий управления светом в конкретных зонах вашего домашнего пространства.

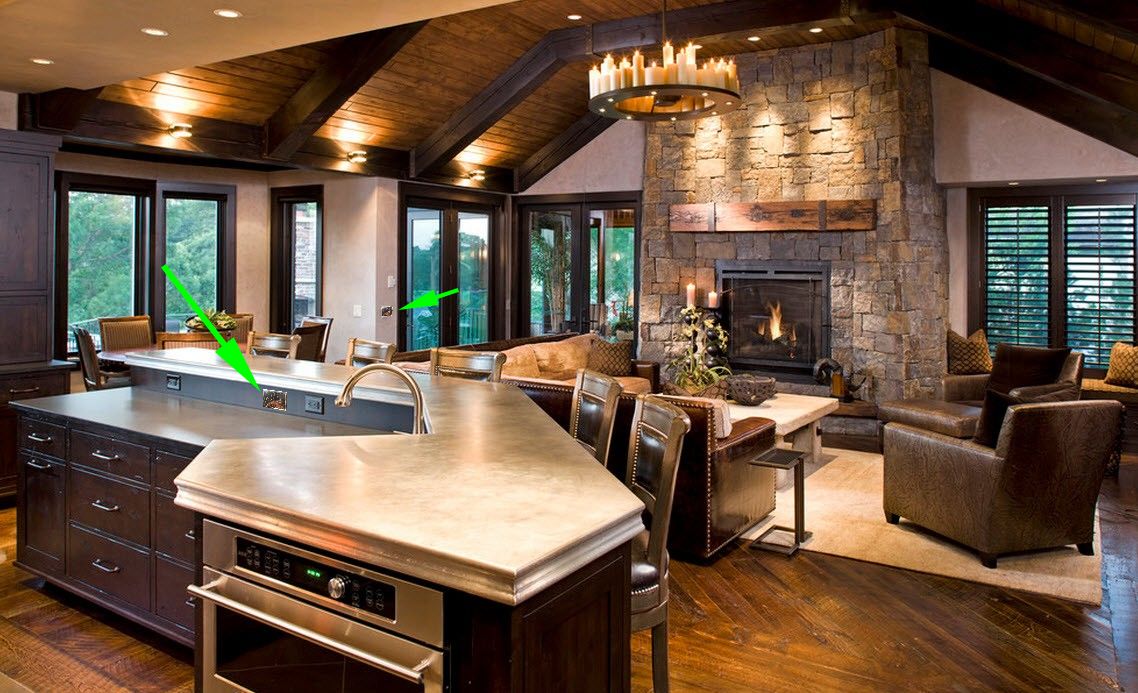

Возможности современного выключателя света

Выключатели света системы Умный Дом и Умный Свет позволяют организовать распределённую сеть управления любой нагрузкой из любого места. Рассмотрим пример расположения современных сенсорных выключателей в помещении с более чем двумя световыми зонами (выключатели в кухонной зоне - 3 нагрузки, выключатель у входа 3 нагрузки, выключатель при входе в другие помещения). Весь свет в доме под контролем с выключателя, расположенного в кухонной зоне или с обеих сторон при входе в помещение, при выходе из дома или из любой комнаты. Находясь в кухонной зоне, можно настроить интерьерную подсветку как в помещении (люстры, торшеры и т.д.), так и на приусадебном участке задать нужное освещение.

Станьте режиссёром своих желаний с Умными современными сенсорными выключателями света с 8-11 логическими сегментами!

Умный Свет - своими руками с современными выключателями света

Теперь Вы сами можете стать режиссером своих мечтаний, образов и желаний в этом созидательном и интересном процессе. “Умные” сенсорные выключатели будут работать друг с другом в любых зонах вашего дома, а “старые” механические выключатели будут продолжать свою работу в прежнем режиме независимо друг от друга в других зонах, которые не интересны для создания каких-либо сценариев. Со временем Ваши приоритеты относительно “не интересных” зон могут измениться и Вам не составит никакого труда добавить “умные” сенсорные выключатели и туда. В конечном итоге, я не сомневаюсь в этом, через совсем непродолжительное время в Вашем доме все выключатели будут выключателями сенсорными. Такой прогноз обусловлен всем ходом технического прогресса. Кроме того, подчеркну, что сенсорные выключатели способны управлять не только светом, но и любыми другими бытовыми приборами, рассчитанными к использованию в сети с напряжением до 220 вольт.

Выключатели света могут управлять не только светом, но и любыми другими бытовыми приборами, рассчитанными к использованию в сети с напряжением 220 вольт

Например, это могут быть “теплые” полы, различные системы обогрева и водоснабжения, открытия и закрытия ворот и входных дверей, охраны и сигнализации, а также жалюзи, шторами, розетками и др. бытовыми приборами. При наличии сенсорных выключателей в доме, управлять всем многообразием этих систем и приборов можно будет как с панели сенсорного выключателя, так и с собственного мобильного телефона либо планшета. Ваша задача заключается лишь в том, чтобы придумать тот или иной сценарий, который будет способен украсить ваш быт и внести “новую” жизнь в ваш интерьер.

Выключатели света – сценарии управления.

С этого момента не надо беспокоиться о проблемах реализации этой задачи, так как все сценарии управления сенсорными выключателями, создаются с помощью вашего мобильного телефона путем программирования каждого сенсорного сегмента выключателя на выполнение одного из сценариев. Все просто и для этого не надо вызывать специально обученных людей, которые могут это сделать! Вы это можете сделать самостоятельно! Это не сложнее, чем сделать фото со своего мобильного телефона и отправить его другу.

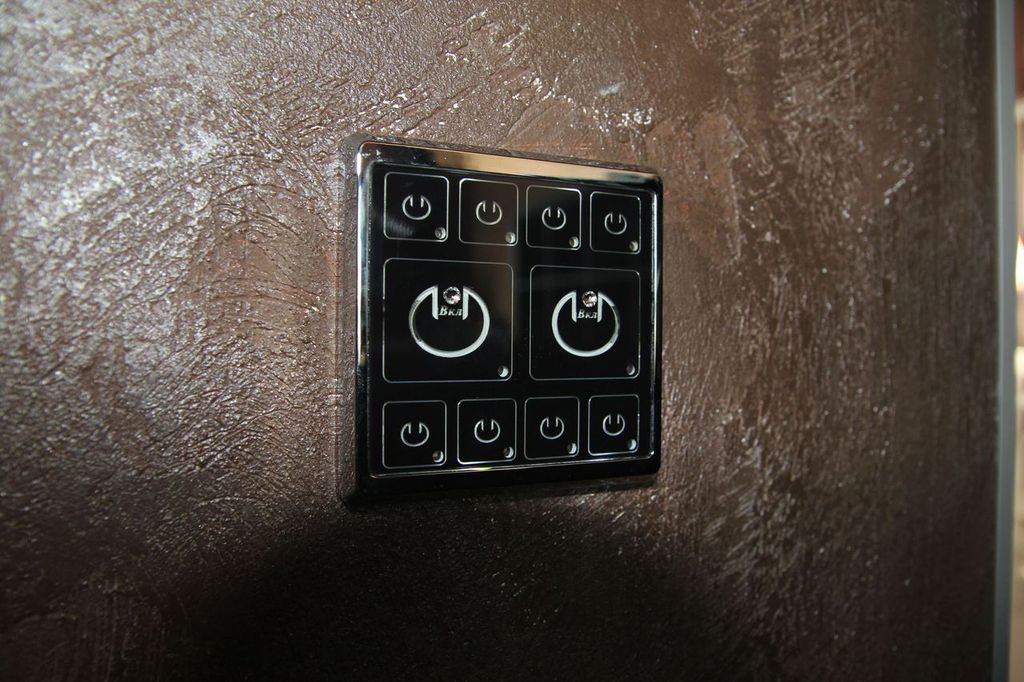

Умный современный сенсорный выключатель света в интерьере, выполненном в современном стиле

Умные выключатели света – жизненная необходимость для квартиры или загородного домика.

Самое время сказать, что “умный” сенсорный выключатель — это очень просто и жизненно необходимо! Так, например, Вы можете заранее с мобильного телефона, одним касанием клавиши в вашем приложении, включить систему отопления вашего дачного домика, включая “теплые” полы, наружное освещение и другое оборудование при отъезде на дачу, а также одним касанием клавиши выключателя в прихожей, включить свет в коридоре, на лестнице второго этажа, на кухне, приусадебном участке и в отдаленных комнатах детей по прибытии на дачу/загородный дом или управлять всем освещением не спускаясь со второго этажа. Все это стало возможным с помощью “умных” сенсорных выключателей системы Умный – Свет. РФ! Аналогов нет. Отдельно хочется отметить еще одно замечательное свойство сенсорного выключателя – наличие в нем комфортной подсветки всех клавиш (сенсорных сегментов), которая в ночное время служит прекрасным “ночником”, а в дневное время интересной дизайнерской подсветкой современного интерьера помещения.

Логические сенсорные сегменты выключателя программируются на управление теми световыми зонами или приборами, которые подключены к другим таким же выключателям, но которые находятся в других помещениях, например, на втором этаже дома или на улице. Иными словами, можно создать сценарий, о котором было сказано выше. Это очень удобно, а для людей пожилого возраста и людей с проблемами опорно-двигательного аппарата, просто необходимо. Все остальные потребители этого продукта могут его использовать сообразно своим фантазиям. Для них поле не имеет границ.

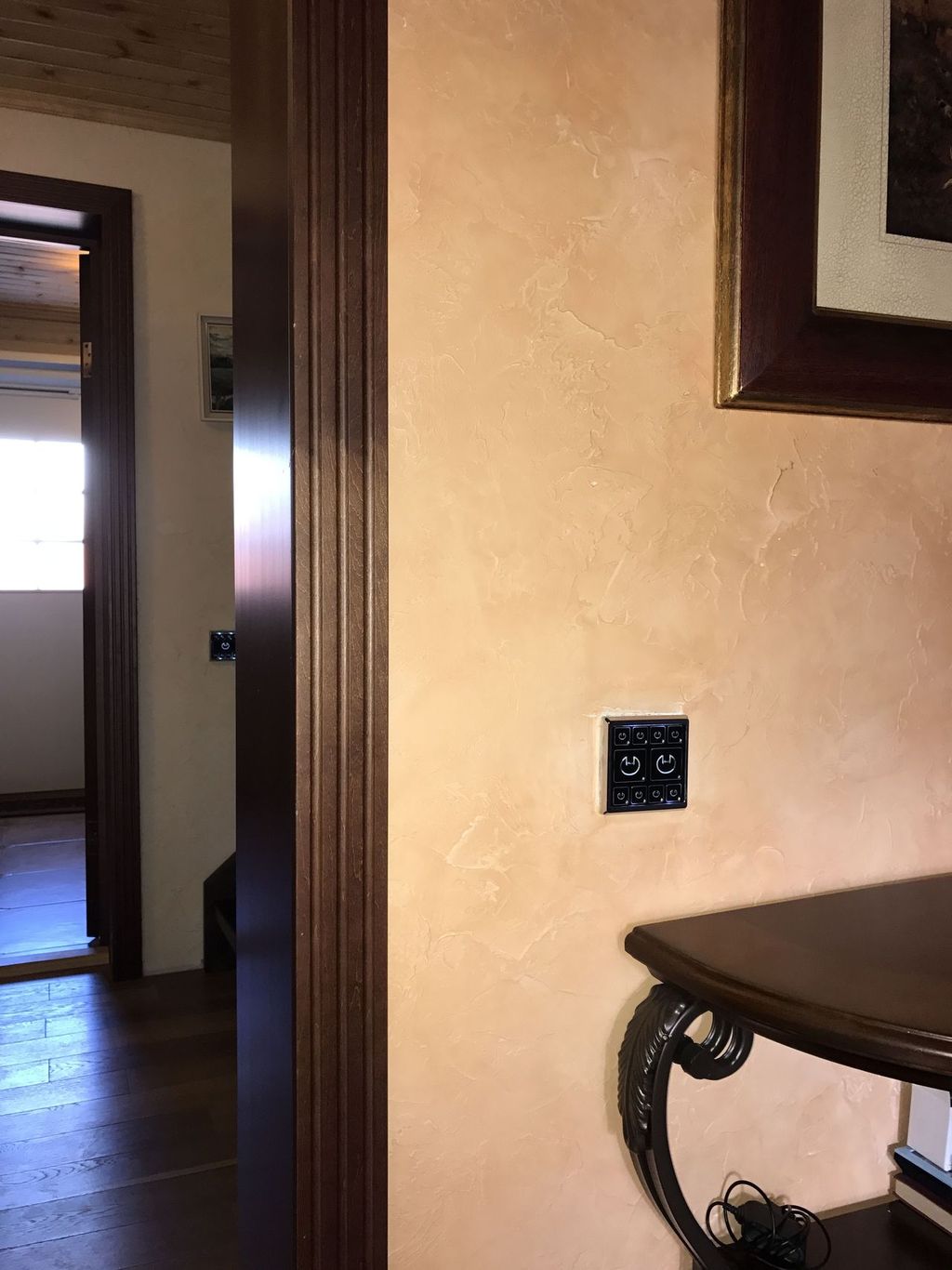

"Двухклавишный" "Умный" сенсорный выключатель света в классическом интерьере

Как устанавливать такой выключатель? Очень просто! Вынимаем из монтажной коробки “ старый” механический выключатель и к тем же проводам, которые были в этой коробке, подключаем “умный” сенсорный выключатель в соответствии с инструкцией. Сравнительно небольшой работой будет необходимость подвести к этой монтажной коробке “ нулевой ” провод, который можно взять от ближайшей розетки. Это необходимо для того, чтобы все сегменты выключателя обладали элегантной подсветкой и все сенсорные выключатели автоматически “ нашли “ друг друга сразу же при подключении их в сеть 220 вольт. Важно понимать, что все сигналы управления между сенсорными выключателями идут по сети 220 вольт, которая была заложена при строительстве дома и никаких дополнительных проводов, и линий управления прокладывать не надо.

Современные выключатели света будут полезным украшением любого интерьера. В доме из дерева линии питания к современным выключателям можно провести методом скрытого монтажа (обычно провода прокладываются через дверную коробку или пустотелые конструкции стен и перекрытий) или методом открытого монтажа (например, в “Ретро” стиле).

С такими выключателями – станьте режиссером своих ЖЕЛАНИЙ!

Основные особенности сенсорного выключателя системы Умный-свет.рф:

• Сенсорный дисплей с подсветкой;
• 11 логических сенсорных сегмента ("клавиши");
• Возможность управления с мобильного телефона или планшета;
• Программируемая подсветка (может использоваться как ночник);
• Контроль выполнения каждого сценария по световым индикаторам;
• Таймер отключения;
• Измерение температуры и влажности в помещении;
• Неотразимый дизайн;
• Звуковой индикатор;
• Несколько выключателей образуют уникальную систему Умный Свет (“Проводная система без управляющих проводов”);
• Отсутствие радиоволн и излучений;
• Удобный монтаж и программирование;
• Питание 210-230VAC;
• Защита от перегрузок;
• Возможность внутренней и наружной установки;
• Срок работы сенсоров > 20000 нажатий;
• Мощность – 2,4 кВт.
• Логические сегменты могут быть настроены на управление розетками, различными приводами (шторы, жалюзи, ворота, окна и т.п.), световыми группами, которые подключены к другим выключателям или запускать сценарии системы Умный Дом
• Управление с мобильных устройств IOS и Android
• Дистанционный контроль и управление всеми потребителями энергии находясь внутри дома, и из любого другого места (при наличии подключения к Internet).

Выключатель света системы Умный Свет РФ: “умный”, сенсорный, современный, уникальный и безопасный выключатель.

Уникальные выключатели света системы Умный-свет могут быть охарактеризованы множеством различных эпитетов. В процессе использования выключателей света в доме, без сомнения, у Вас появится эйфория и гордость за покупку. Так было, когда в нашем обществе шел процесс перехода от кнопочного управления мобильным телефоном - к сенсорному. К новому привыкаешь так же быстро, как лавина снега, срывающаяся с вершины горы. Однако, всегда есть и те, кто очень тяжело воспринимает любые новые идеи. Их называют “умными” скептиками, которые сопротивляются прогрессу “до конца”. Время показало, что жить надо в ногу со временем. Это страшно украшает жизнь!

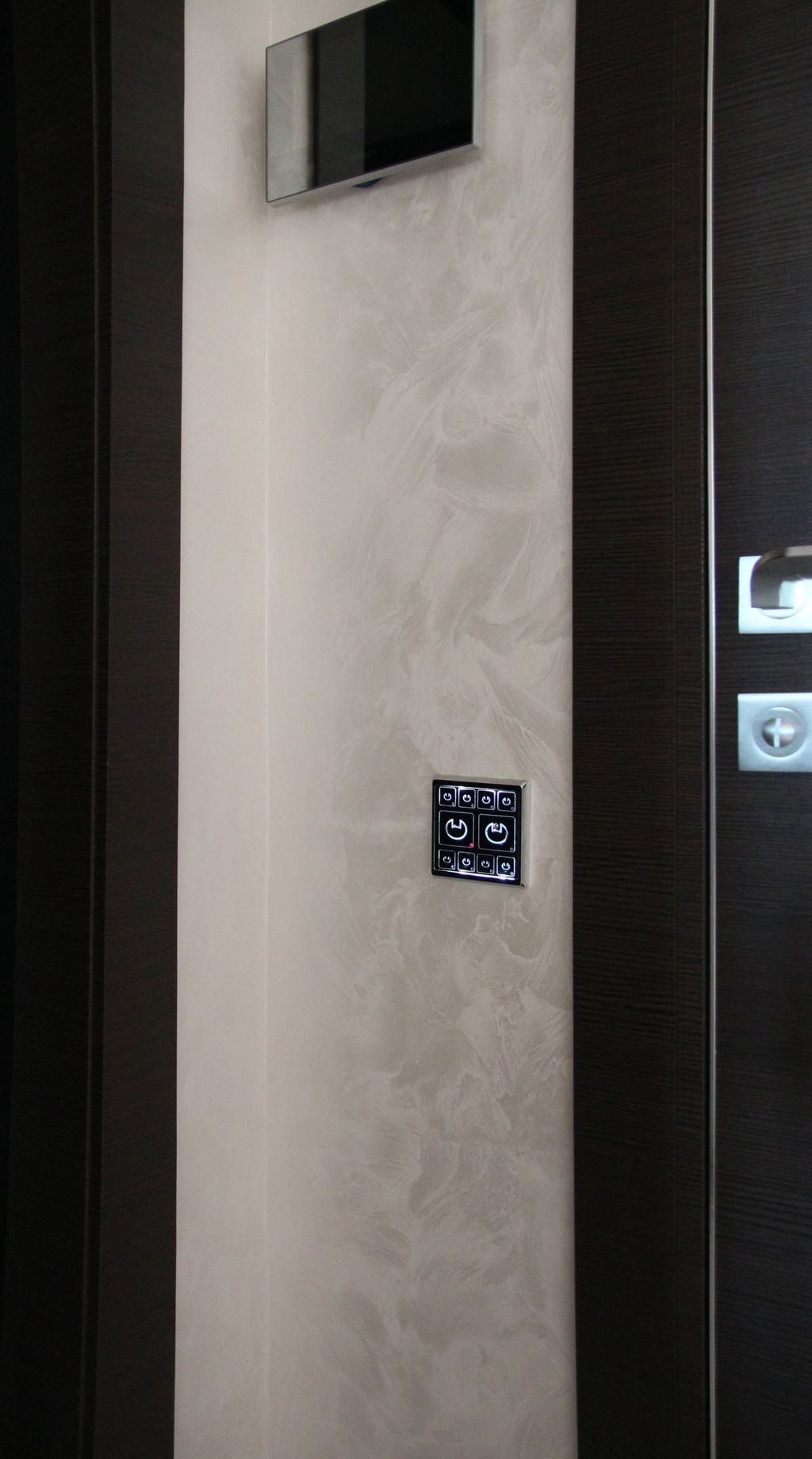

Современный умный сенсорный выключатель света в интерьере с венецианской штукатуркой

Сенсорные , “Умные”, Уникальные, Безопасные выключатели света:

Современный выключатель света

Современные выключатели света - ключевое звено Умного дома. Например, идя спать, Вы можете не заботиться о выключении света по пути следования, добираясь на ощупь в темноте: Вы можете погасить свет во всех или определенных комнатах одним касанием, заранее запрограммированного, логического сенсорного сегмента выключателя при входе в спальню или удобно устроившись на кроватке, выключить нужный свет с мобильного телефона.

Сенсорный выключатель света

Сенсорная панель выключателя позволит управлять светом в одно касание. Пропала необходимость искать и давить в темноте на механические клавиши выключателя и, при этом не быть уверенными, что включили именно нужный световой прибор. Теперь сенсорный сегмент всегда подсвечен и ошибиться, при включении, практически невозможно. Легкое касание сенсорного сегмента созвучно прикосновению к нему “волшебной палочки” из мира сказок, где невозможное становится явью и “чудом” - для владельца этой палочки. Вспомните, как нежно мы касаемся сенсорных сегментов на панелях своих мобильных телефонов! Хотели бы Вы никогда не прерывать этот процесс?!

Одиннадцать сенсорных сегментов в одном выключателе стандартного размера это чудо, которое стало реальностью наших дней. Программирование этих сегментов выключателя настолько просто, что выключатель этого типа можно отнести к “народному” по своей сути.

“Умный” выключатель света

Система “Умный свет” построена по принципу децентрализованного управления. Каждый выключатель может работать “сам по себе” без установки контроллеров, шкафов управления и прочего стороннего оборудования, из за которого, при выходе его из строя, вся система окажется парализованной, Два “Умных” сенсорных выключателя это уже система “умный свет”, которая позволит организовать 2х2 двухсторонний контроль работы приборов света по принципу проходного или перекрестного выключателей. Замените еще несколько “старых” традиционных кнопочных выключателей на “Умные” сенсорные выключатели, и вы уже сможете управлять 8 или более группами света в разных помещениях. Управлять можно произвольно с любого “Умного” сенсорного выключателя света, заранее запрограммировав один из восьми логических сенсорных сегментов, которые размещены на каждом “Умном” выключателе света. Отказ одного или нескольких “ Умных” выключателей в этой системе, не приведет к полному ее отказу, а лишь частично или локально изменит ее работоспособность. Кроме того, если вместо отказавшего “Умного” выключателя поставить “старый” механический выключатель, то основные функции выключателя будут восстановлены, а вот сценарии, которые обеспечивал этот “ Умный” выключатель, будут утеряны. Система “Умный свет” будет функционировать (частично) до тех пор, пока не останется один “Умный” выключатель света, но и в этом случае, он будет выполнять свои основные функции, а вот сценарии будут полностью утрачены. Таким образом, система “Умный свет” значительно более живуча и надежна по сравнению с любой системой, реализованной по принципу управления от центрального пульта, где его отказ приводит к отказу работы всей системы управления в доме. Нельзя не отметить, что стоимость системы, построенной на “Умных ” выключателях, в 10 – 100 раз меньше любых систем с управлением от центрального пульта управления в виде компьютера, при обеспечении одинакового функционала.

Безопасный выключатель света

Выключатели света могут быть безопасными по следующим критериям:

Без радиоволн и излучений. ”Умные” выключатели света, взаимодействуя друг с другом, не используют в своей работе ни радиоволн, ни других излучений, которые являются основой для работы выключателей других производителей, отличных от системы “Умный свет”. В “Умном” выключателе нет передатчика ВЧ энергии, нет WiFi, не применяются технологии ZigBee или Z-Wave, нет антенн, отсутствуют прочие возможные излучения, которые в той или иной мере могут оказывать влияние на здоровье человека.

Нет искрения контактов при подключении нагрузки 220В. Традиционные выключатели света, при замыкании контактов, образуют искру, которая является причиной взрывов в квартирах и домах, где есть утечка газа. Контактная группа “Умных” выключателей света, полностью залита компаундным слоем, который предотвращает появление искры при работе выключателя. Эта особенность “Умного” выключателя существенно отличает его потребительские свойства от ближайших аналогов.

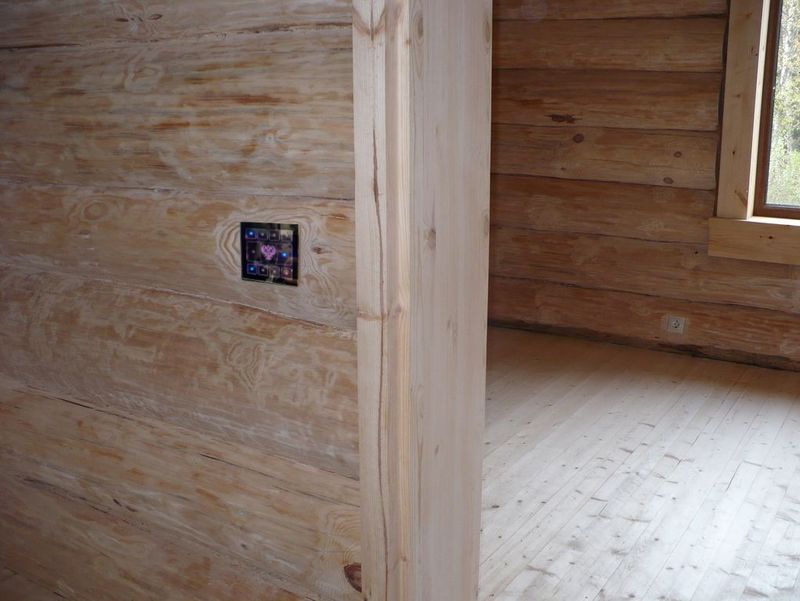

Сенсорный выключатель света в доме из бревна

Уникальность “ Умного” выключателя света

Проводная система без управляющих проводов. “Умный” выключатель света — это выключатель света проводной системы “Умный свет” или “Умный дом”, но без необходимости прокладки дополнительных управляющих проводов по все квартире. В системе “Умный свет”, на базе “Умных” современных выключателей света, отсутствуют управляющие провода, которые являются громоздкой и неотъемлемой частью всех систем с центральным пультом управления. По этой причине система управления светом с “Умными” выключателями, может быть внедрена в квартиру или дом, в которых сеть напряжением в 220 вольт уже построена и функционирует. Безусловно, это сильная сторона этой системы. Сигналы управления между “Умными” выключателями передаются по сети 220 вольт. В силу этой особенности, система полностью защищена от радиочастотных помех, проблем с ухудшением сигнала (например, при наличии железобетонных перекрытий в квартире или доме), проблем подключения к управляющему контроллеру, wifi роутеру или иным управляющим элементам.

Выключатель света как “ночник”

Несколько сенсорных выключателей, «связанных» между собой определенным образом, в рамках системы Умный Свет, в ночное время представляют собой систему, так называемых, «ночников». Каждая панель сенсорного выключателя имеет приятную светодиодную подсветку всех клавиш, которые даже в светлое время суток способны точно указать на сегмент, который отвечает за включение желаемого объекта. В темное время суток световое сопровождение клиента внутри помещения или между помещениями, например, поход в туалет, осуществляется без активации сенсорных клавиш, однако, если такое перемещение внутри дома связано с решением определенной проблемы, то активация одной из логических клавиш, приведет к запуску вполне определенного сценария.

Выключатель света под любой интерьер

Современный сенсорный выключатель света может стать элегантным дополнением к любому интерьеру, будь то детская комната, современная гостиная, деревянный дом, классический интерьер, зона отдых и прочее. “Умный” выключатель с элегантной подсветкой и с уникальным дизайном лицевой панели, можно представить как произведение искусства (например, как современную картину), которое нет необходимости сочетать с розетками, бытовыми или осветительными приборами или иными предметами интерьера. “Умный” выключатель света соберет немало восторженных возгласов Ваших гостей. Широкий функционал выключателей, «связанных» между собой определенным образом, в рамках системы Умный Свет, в ночное время также представляют собой систему, так называемых «ночников».

Установка “Умного” выключателя света

Современные выключатели света требуют корректной установки в рамках каждого интерьера. В доме из дерева линии питания к современным выключателям можно провести методом скрытого монтажа (обычно провода прокладываются через дверную коробку или пустотелые конструкции стен и перекрытий) или методом открытого монтажа (например, в “Ретро” стиле).

Пример подключения Умного сенсорного выключателя света в деревянном доме

Подводка проводов к выключателю и от выключателя к световым группам осуществляется либо сверху (с потолка), либо снизу (с пола).

Подвод проводов от световых зон в коробку двери сверху.

В месте крепления дверной коробки делается отверстие вертикально вверх под кабель-канал, а второе отверстии под кабель-канал высверливается под потолком (до обшивки) горизонтально и закладывается 4-х жильный провод в гофре.

Подвод проводов от световых зон в коробку двери снизу.

Провода от коробки идут под полом в гофре или в кабель-канале плинтуса до места подъема на щиток или непосредственно на потолок к световым зонам. Провода от световой зоны (люстры) заводятся аналогичными образом либо на щиток, а далее непосредственно к выключателю.

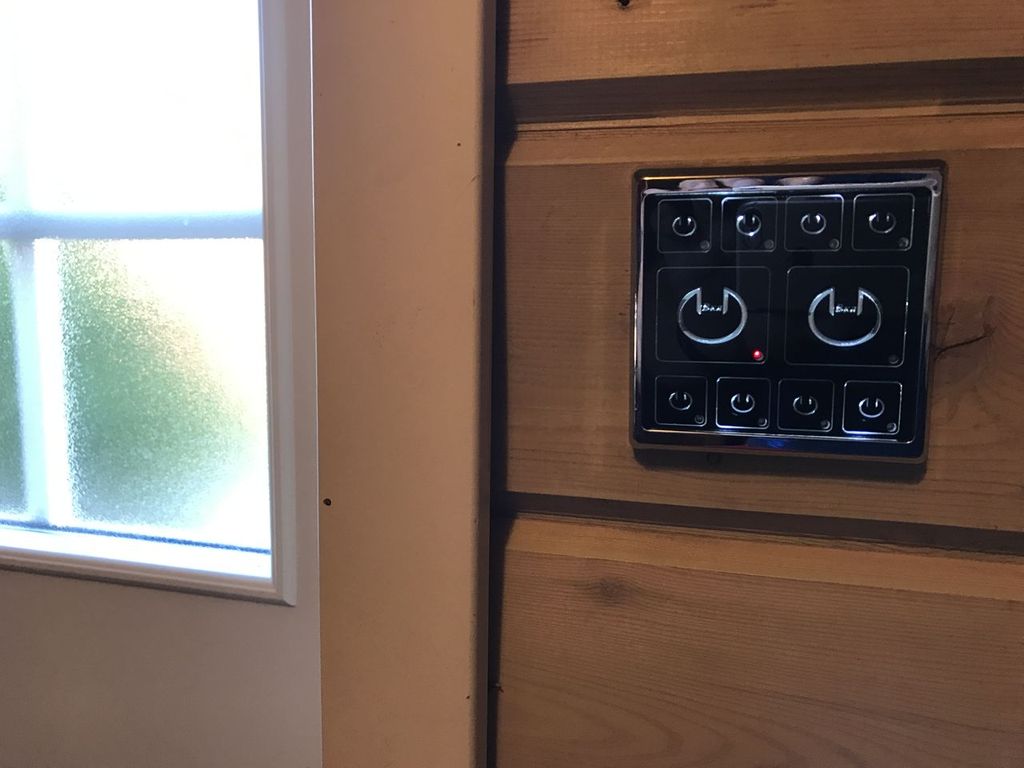

Выключатель с подсветкой в деревянном доме

Подвод проводов к выключателям в полых перекрытиях и стенах.

В случае полых перекрытий все гораздо проще: провод к выключателям и на световые зоны проводят в гофре в пустотелых конструкциях и после этого перекрытие зашивают.

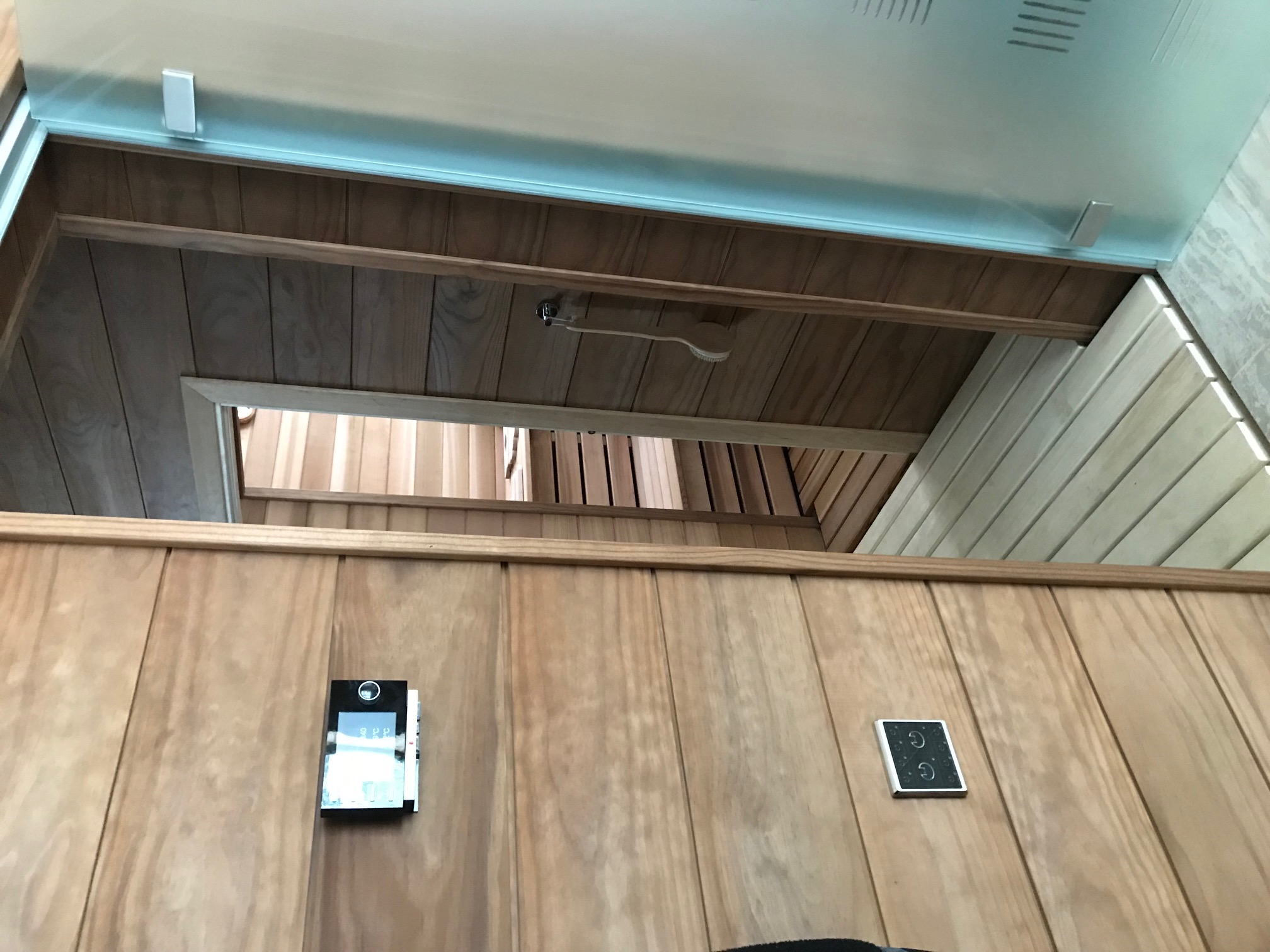

Пример подведения электрических проводов к выключателю в пустотелых конструкциях

Гипсокартонные или деревянные пустотелые перекрытия позволяют создать современный дизайн даже в деревянном доме. Монтаж выключателей производится в кратчайшие сроки и в любом удобном для заказчика месте, например, на фартуке кухни, что также может создать дополнительный комфорт в рамках управления освещением всего дома.

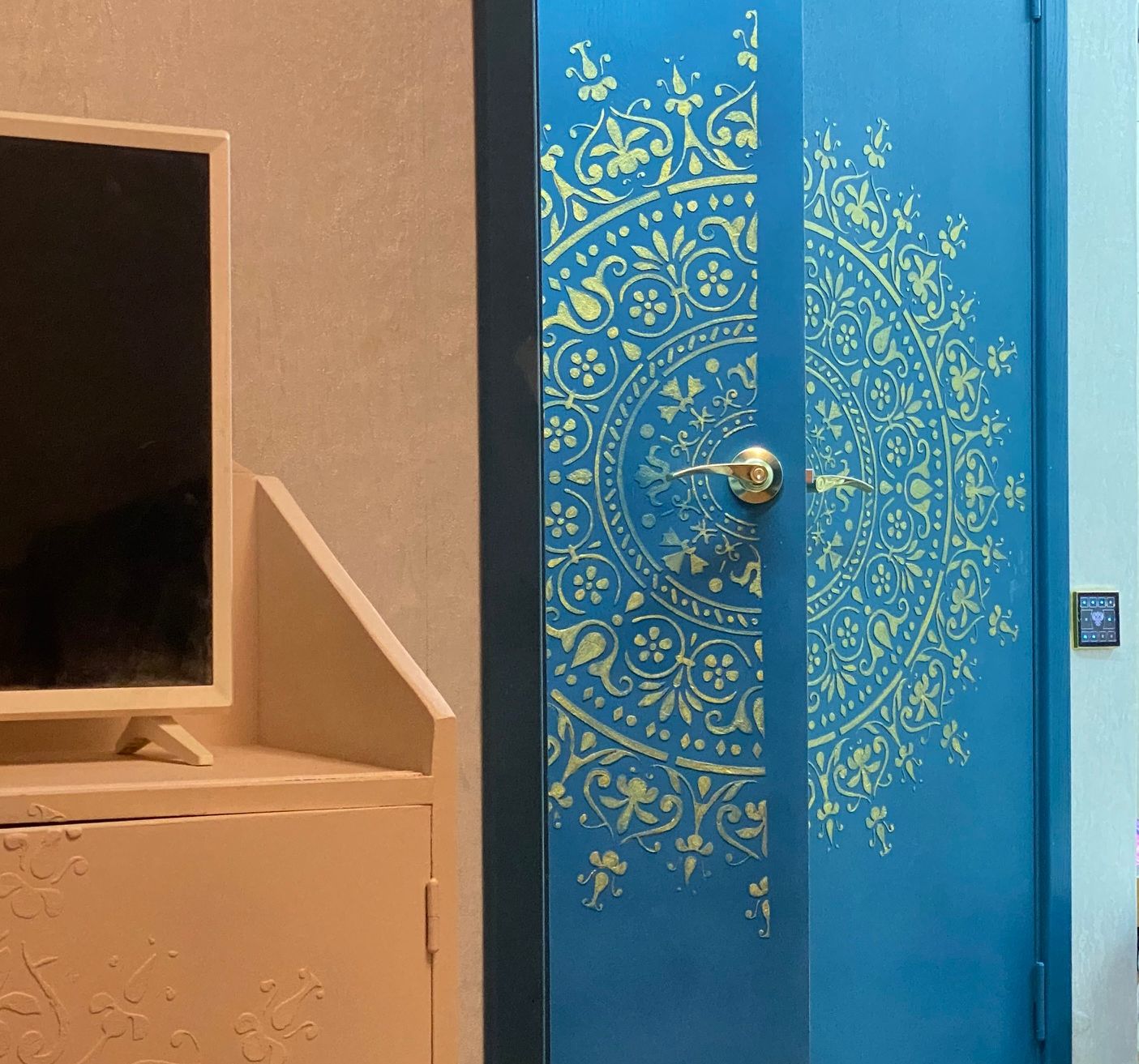

Выключатели света в современном доме.

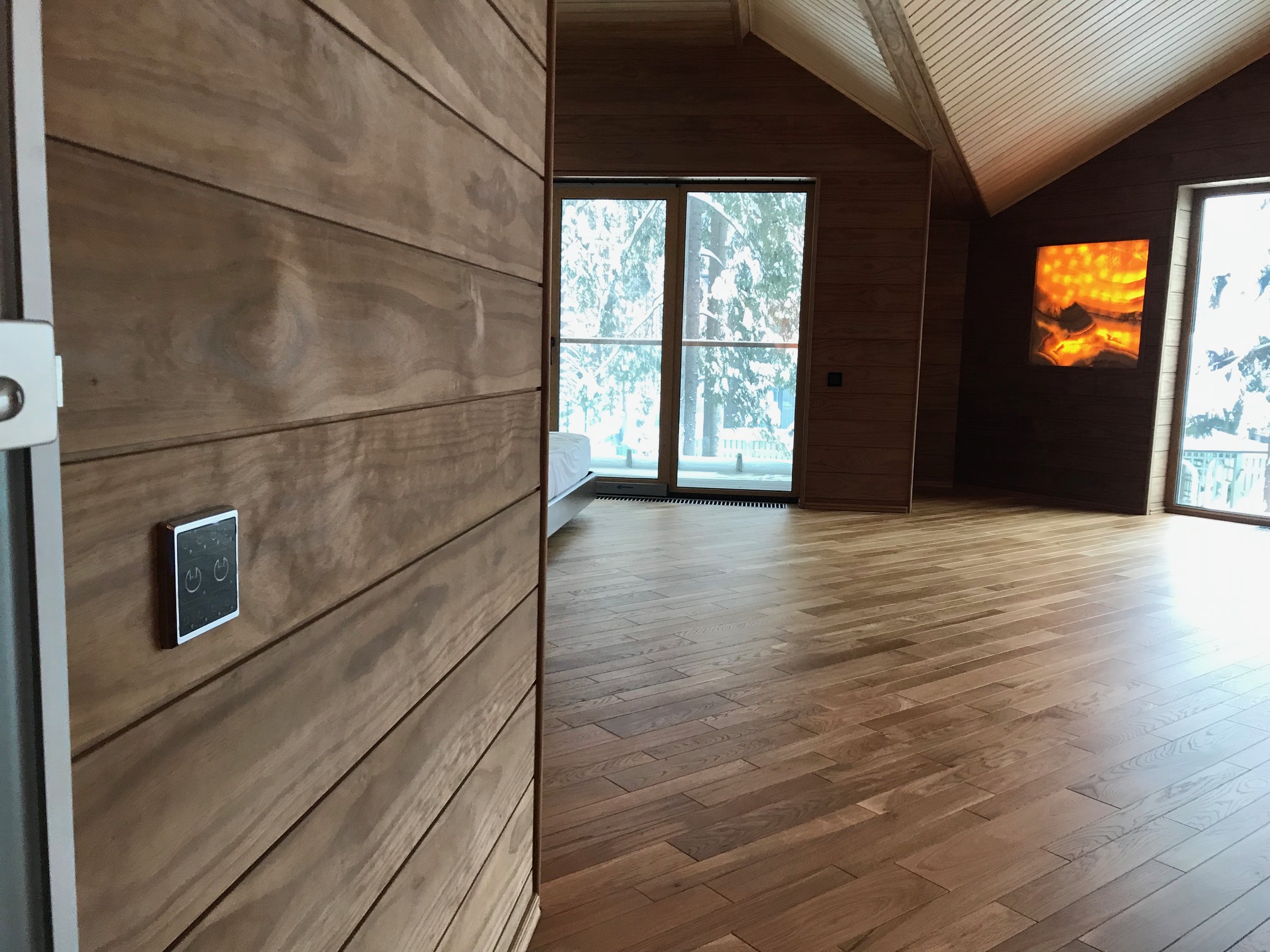

Подвод проводов в “Ретро” стиле. Открытая проводка.

В случае открытого монтажа (ретро), провода подводятся под выключатель или под декоративную панель (ДСП, дерево и т.п.)

Подведение нулевого провода к Умному выключателю от розетки рядом с коробом

Возможен и стандартный подвод проводов к выключателю через дверной короб, по принципу скрытого монтажа. В этом случае провода подводят к дверной коробке.

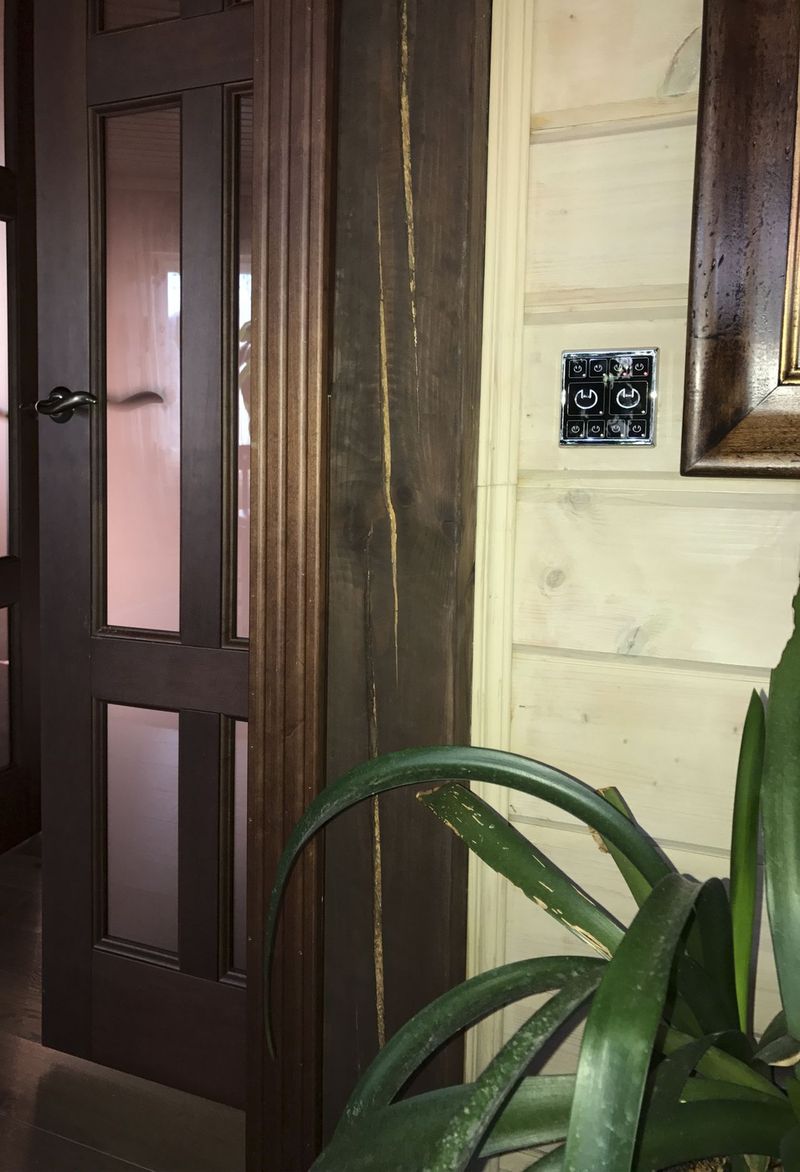

Примеры установки двухклавишного выключателя системы Умный свет в интерьере деревянного дома

Пример проведения электрических проводов в "Ретро" или класическом стиле в деревянном доме.

Все выключатели системы Умный Свет могут быть безопасными. (Например, в целях безопасности детей, все розетки могут быть по умолчанию отключены. Подключение/отключение розеток производится, по необходимости, с мобильного телефона или заранее запрограммированного логического сегмента Умного сенсорного выключателя).

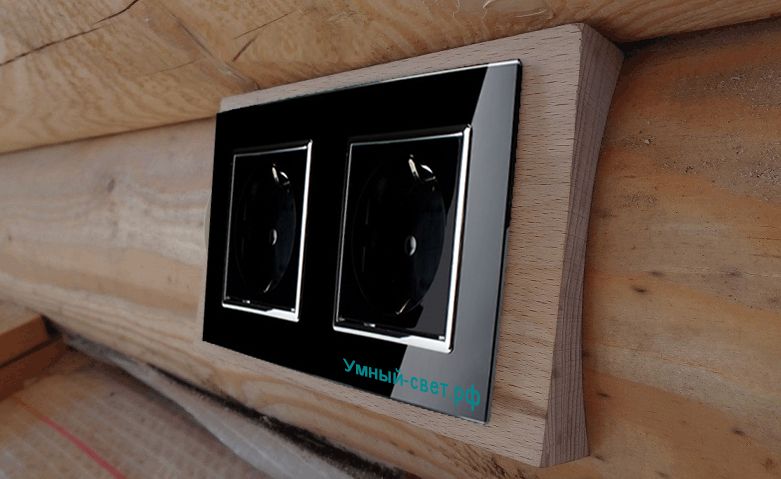

Умные розетки и скрытая электрика в деревянном доме.

Подключение выключателей с 11 логическими сенсорными сегментами

Рассмотрим несколько примеров установки выключателей в монтажную коробку.

Подключение выключателя и подвод нулевого и фазового проводов двух световых групп в монтажную коробку выключателя:

1. Подводятся три 2-х жильных провода или 1 двухжильный и 1 трехжильный в монтажную коробку выключателя:
   • Первый (фаза и “0”- приходящие). Необходимы для активации подсветки клавиш выключателя;
   • Два 2-х жильных провода идут к двум световым группам.
2. Соедините в монтажной коробке силовые провода с теми, которые идут к нагрузке клеммами;
3. Зафиксируйте выключатель в монтажной коробке;
4. Подключите и закрепите сенсорную панель выключателя;
5. Выключатель готов к работе.

Внимание! Установку выключателей следует проводить при выключенном питании 220 Вольт. Необходимо убедиться в том, чтобы отсутствовало напряжения на проводах в монтажной коробке выключателя с помощью тестера. Установку выключателей рекомендуем доверить профессиональным электрикам.

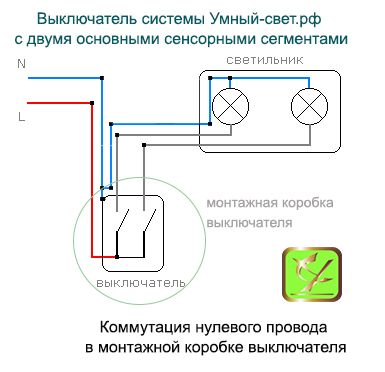

Установка двойного выключателя света с соединением всех проводов в монтажной коробке выключателя

На данном рисунке представлен пример подключения люстры или торшера с двумя световыми группами в систему Умный свет. В монтажную коробку выключателя подведен фазовый и нулевой провод (например, от ближайшей розетки). Нулевые провода от выключателя и от осветительных приборов объединяются общей клеммой, а фазовые провода на выходе выключателя объединяются клеммами с фазовыми проводами световых групп.

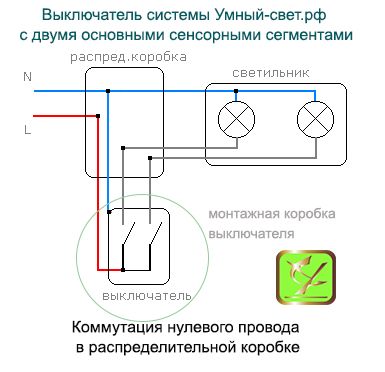

Подключение двух световых групп к выключателю с коммутацией проводов в распределительной коробке:

Установка выключателя света системы Умный свет

1. Подводится один 4-х жильный кабель от распределительной коробки в монтажную коробку выключателя:
   • Одна жила - фаза, вторая жила - нулевой провод. Они необходимы для активации выключателя и подсветки "клавиш";
   • Третья и четвертая жилы (фазы от двух "клавиш" выключателей) идут к двум световым группам;
2. Соедините в монтажной коробке силовые провода с проводами, отходящими от выключателя с помощью клемм;
3. Нулевые провода от световых групп коммутируются в распределительной коробке;
4. Зафиксируйте выключатель в монтажной коробке;
5. Закрепите декоративную панель выключателя;
6. Выключатель готов к работе.

Внимание! Установку выключателей следует проводить при выключенном питании 220 Вольт. Необходимо убедиться в том, чтобы отсутствовало напряжения на проводах в монтажной коробке выключателя с помощью тестера. Установку выключателей рекомендуем доверить профессиональным электрикам.

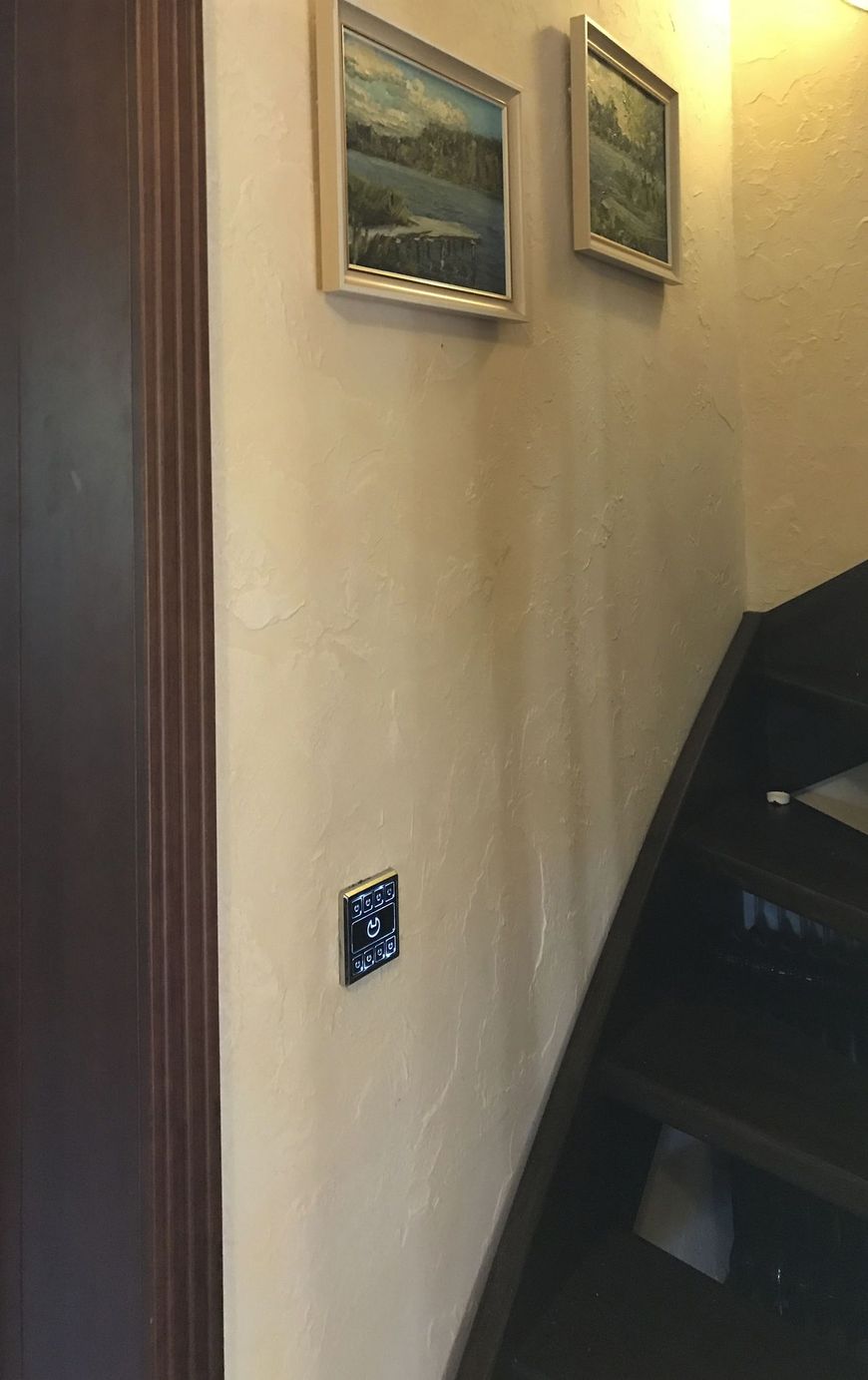

Чем отличается подключение “умного” выключателя в системе “Умный Свет” от установки обычного двухклавишного выключателя?

Схема подключения стандартного (обычного) и современного сенсорного выключателя различается только наличием нулевого провода в монтажной коробке выключателя.

Установка выключателя света

При отсутствии нулевого провода в монтажной коробке выключателя, его можно взять от рядом находящейся розетки 220В.

“Умные” розетки, диммер, бра, торшеры и др. оборудование

Подключение торшера или розетки в общую систему управления светом, производится путем нескольких простых действий:

• Модуль скрытого монтажа подключается к розетке, в разрыв двух проводов (фазового и нулевого);
• С помощью мобильного телефона этому модулю назначается “имя”;
• Далее это “имя” необходимо присвоить одному из восьми логических сегментов любого выключателя системы Умный-свет.
• После этого световой объект или розетка готовы к управлению с любого выключателя или мобильного устройства.

Управлять нагрузкой 220В, подключенной к розетке, можно с любого выключателя (из любой комнаты) путем присвоения “имени” соответствующего модуля одной из 8 логических клавиш или с мобильного телефона.

Сделать торшер, бра или любой другой осветительный прибор “Умным”, можно как с помощью розетки ( посредством модуля скрытого монтажа), так и с помощью “умного” выключателя света, который необходимо подключить непосредственно к нужной розетке с помощью вилки. Это позволит Вам, находясь рядом с торшером, управлять остальным светом в помещении (люстрой и другими приборами), так как рядом с торшером или прикроватным бра мы чаще всего отдыхаем (например, читаем книги, газеты, журналы). Варианты использования “умного” выключателя и “умной” розетки могут быть различными, но в каждом из таких вариантов Вы найдете определенные преимущества, которые призваны создать уют и комфорт в Вашем доме.

"Умный двух клавишный" (два основных сенсорных сегмента и 8 логических) выключатель света в интерьере с декоративной штукатуркой

Выключатель оснащен элегантной подсветкой сенсорных сегментов, он станет приятным и функциональным дополнением любых интерьерных решений.

Выключатель с подсветкой в деревянном доме
